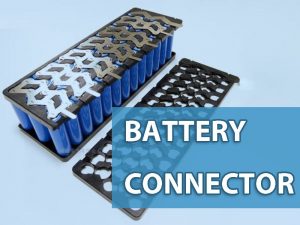

你聽說過鋰電池組的電池連接器嗎？本文介紹了電池連接器的分類與比較，以及區分連接器材料的方法，讓大家更好地了解如何選擇電池連接器。您可以參考以下電池組的生產視頻，電池組使用電池連接器來實現串聯和并聯。



如何區分電池連接器的類型

鑒于金屬鎳屬于更貴的金屬材料，金屬鎳也屬于鐵磁材料的范疇，純鎳和鍍鎳鐵片對磁鐵的吸引力相等，因此無法使用磁鐵區分純鎳和鎳鐵。以下具體方法基本可以為客戶大致區分電池連接器的材質。



● 顏色辨別方法

用鋒利的刀片在電池連接器上刮5-8次左右，觀察電池連接器被刮表面的顏色。如果出現金黃色或金紅色，則電池連接器為鍍鎳銅。



● 比重法

在相同尺寸和體積的情況下，純鎳和鍍鎳鐵之間的連接約為1.15倍。也就是說，鎳比鍍鎳鐵重，這可以通過電子秤的重量來區分。



● 化學分解法

取一個玻璃杯，放入半湯匙精制食鹽，加入溫水將其溶解在鹽水中，切幾片連接片放入，靜置四到五個小時，觀察鹽水的顏色。變成淺綠色的是鍍鎳的銅；變黃的是鍍鎳的鐵；

那些不變色或輕微變黃的是純鎳片（純鎳片由于純度等級不同，含有少量鐵等雜質）



● 電阻測量方法

取幾米長（與萬用表電阻文件可以測量的電阻值進行比較），使用4位數字萬用表（可以區分最小0.01Ω），測量連接件的電阻值，比較不同類型的相同厚度、寬度和長度的連接器，電阻值最小的是純鎳，并且具有最大電阻值的是鍍鎳的。鍍鎳鐵片和純鎳片的電阻值倍數約為1.4倍。



● 視覺分辨率方法

純鎳片的生產工藝不需要電鍍工藝，因此其表面相對整潔光滑，但顏色略顯暗淡；鍍鎳片采用電鍍工藝，表層呈現微沙粒，同時具有更為閃亮的銀白色光澤。

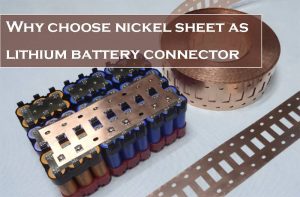

為什么選擇鎳片作為鋰電池連接器

為什么odm鋰離子電池組制造商更喜歡鎳片作為電池連接器？鎳片的優點如下：

1.鎳片耐高溫，內阻低，易于點焊

2.鎳片價格便宜，鎳片的形狀可以根據實際的PACK結構要求而變化。

3.點焊技術成熟，市場上的點焊機價格低廉。

4.組合式鋰電池組的點焊基本上可以忽略生產工具，節省了大量成本。

5.焊接后的維護和拆卸也更方便。一些拆卸下來的電池只需要打磨電池芯的焊接表面即可重復使用。

電池鎳接頭點焊效果好，內阻更低，抗氧化、耐腐蝕，電池組放電時間更長，電池點焊更強。價格比銅片更經濟，而且銅的缺點是在空氣中容易氧化。





如何選擇電池連接器的尺寸

選擇電池連接件的長度（厚度和長度）有兩個原因：

1.流經電池連接器的電流大小通常由產品運行期間電池的最高輸出放電電流決定。例如：在電動自行車（10AH電池組）中，電池的最大輸出電流為7至8安培（汽車啟動電池約為20至30安培）；在電動工具電池組中，電動工具電池的最大輸出電流約為10-15安培；

2.電池連接器的使用長度通常由通過電池連接器的電流引起的電壓降（線路損耗）低于電池組總電壓的1%~1.5%來決定。簡單來說，長度越長，選擇的長度就越長，通過加寬來減少電池連接器的“導線損耗”。

例如：在電動汽車電池組中，用于串聯連接兩個相鄰電池的短連接器可以使用0.2x6mm連接器，但對于長距離電池串聯連接和電池組端子輸出長電池連接器，則需要0.2x10mm電池連接器。

電池連接器的電阻越大，電池連接器產生的線路損耗越大，就會降低電池的最大輸出容量，甚至在電池組工作時會產生熱量，從而降低產品的安全性。

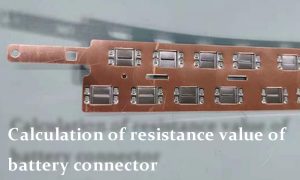

蓄電池連接器電阻值的計算

銅電阻率：1.694uΩ.cm

純鎳電阻率：6.9 uΩ.cm

純鐵電阻率：9.78 uΩ.cm

鋁鎳合金電阻率：1.6~3.6uΩ.cm





根據R=ρL/S，即電阻=電阻率×長度÷截面積，可以計算出各種電池連接器的電阻值，然后根據要通過的電流大小。使用機械拉伸強度的兩個因素來選擇合適的電池導電連接器。當然，還需要考慮成本因素。在上式中，R的單位為Ω；ρ為電阻率；L是長度，單位為米；S是導體的橫截面積，單位為mm2。

金屬的電導率與其電阻率成反比，電阻率和電阻越大，電導率就越差。此外，由于金屬材料的純度不同，與理論計算值相比，金屬材料的實際電阻會增加，而導電性是連接器的關鍵因素。





示例：36V/10AH電動汽車電池組，如果使用10塊0.15x8mmx3cm的鍍鎳鐵片進行串聯，則電池連接器的總電阻約為45mΩ。當電池組工作時，如果以10A的放電電流進行計算。

可以計算出，總電壓降線路損耗約為0.45V，電壓降值約占總電壓值的1%，這是一個合理的選擇。然而，上面計算的損耗不包括每個電池組的并聯連接焊盤的損耗，因此整個電池組的實際總損耗大約是上述值的1~1.5倍。

同時，上述假設是基于平均電流值。事實上，當電池在相當多的場合使用時，流出的峰值電流往往是平均值的幾倍甚至十倍。因此，在考慮損耗和瞬時電壓降時應注意，否則會對產品的啟動造成不利影響。，并聯可以選擇截面尺寸較小的電池連接器，但串聯必須選擇截面尺寸較大的電池連接器。
